中红外波片

中红外波片

波长范围

2.8 – 7

表面质量,S-D

60-40

透射波前畸变

<λ/8 @ 632.8 nm

延迟公差 @ 20 °C

± λ/100

公差指令

Ø10 – 15 mm

通光孔径

根据需求

安装支架

黑色电镀金属支架

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

中红外波片常规型号

波长,nmλ/2 延迟, 通光孔径 >10 mm

产品编号
λ/4 延迟, 通光孔径 >10 mm

产品编号
透射波前畸变, P-V
29402-IRPW-ZO-L2-2940-C2-IRPW-ZO-L4-2940-C<λ/8
30002-IRPW-ZO-L2-3000-C2-IRPW-ZO-L4-3000-C<λ/8
35002-IRPW-ZO-L2-3500-C2-IRPW-ZO-L4-3500-C<λ/8
40002-IRPW-ZO-L2-4000-C2-IRPW-ZO-L4-4000-C<λ/8
45002-IRPW-ZO-L2-4500-C2-IRPW-ZO-L4-4500-C<λ/8
50002-IRPW-ZO-L2-5000-C2-IRPW-ZO-L4-5000-C<λ/8
55002-IRPW-ZO-L2-5500-C2-IRPW-ZO-L4-5500-C<λ/8
60002-IRPW-ZO-L2-6000-C2-IRPW-ZO-L4-6000-C<λ/8
65002-IRPW-ZO-L2-6500-C2-IRPW-ZO-L4-6500-C<λ/8
70002-IRPW-ZO-L2-7000-C2-IRPW-ZO-L4-7000-C<λ/8
波长,nm

未镀膜的
λ/2 延迟, 通光孔径 >10 mm

产品编号
λ/4 延迟, 通光孔径 >10 mm

产品编号
透射波前畸变, P-V
29402-IRPW-ZO-L2-29402-IRPW-ZO-L4-2940<λ/8
30002-IRPW-ZO-L2-30002-IRPW-ZO-L4-3000<λ/8
60002-IRPW-ZO-L2-60002-IRPW-ZO-L4-6000<λ/8

                                  MEASURED LIDT VALUES

中红外波片用于中红外区域的光的偏振态。 我们提供2.8到11 μm范围内的半(λ/ 2)和四分之一(λ/ 4)零级波片。

零级波片的带宽和接收角度的范围都比较广,以及对温度变化不敏感。 中红外波片镀电介质增透膜,以减少菲涅耳反射造成的损耗。 专门研发的具有最小OH吸收的增透膜可为3 μm和6 μm的波片提供最佳透射值。

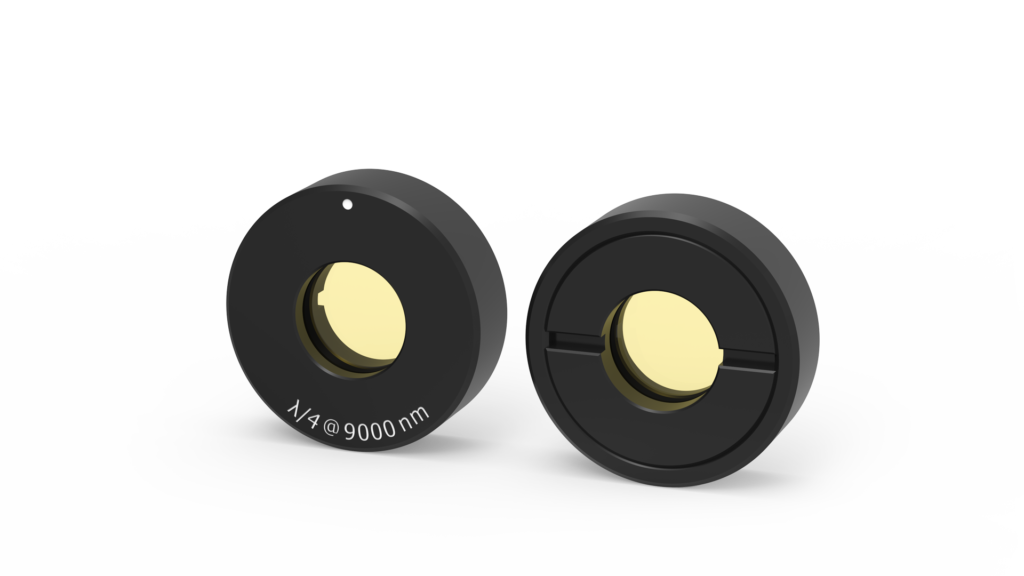

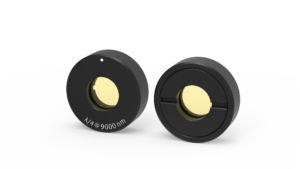

中红外波片安装在带有指示快轴的金属支架中,便于操作和调整。
